复合屏蔽绝缘管母线

产品概述

随着国民经济的快速、稳步增长，城市建设的飞速发展，企业、居民用电量呈直线上升，由此导致变电站主变容量的不断加大，变压器低压出线侧的额定电流也随之增加，电力部门越来越需要一种载流量大、安全系数高的导电产品来代替原有的矩形母线。在此前提下，本公司技术人员和著名的电缆制造专家参照复合电缆的绝缘结构创新出一种新型导电产品--复合屏蔽绝缘管母线。该产品己在实际工程中得到应用，获得了良好的效果,为变电站的安全运行、提高供电的可靠性、降低能源损耗起到了积极的作用。

产品或解决方案

咨询电话：0577-61899555/0577-61899588

1、概述

2、复合屏蔽绝缘管母线与常规矩形母线相比较具有如下优点：

a)集肤效应系数低、单位截面载流量大

复合屏蔽绝缘管母线采用管状导体作为主导体，导管外表为圆形表面,电荷分布均匀，而矩形母线导体有棱角，表面电荷容易聚集在棱角处，引起母线局部放电而发热，造成能源浪费。另导管为空心导体，集肤效应系数低，单位截面积载流能力大于常规矩形母线。

b)散热条件好

大凡导电产品，最忌发热。复合屏蔽绝缘管母线因选用管状导体材料，中部为空心，热空气在导体内部能形成空气对流，散热条件好,而常规矩形母线及电缆却难以达到这样的效果。

c)抗拉强度大、跨距大、机械强度高

从《电气设计手册》可得知：铜的最大允许应力为140N/mm2,抗拉强度250N/ mm2,在相同材质的情况下，管状导体的断面系数远远大于矩形导体，从而使得复合屏蔽绝缘管母线可承受的短路电动力远远大于矩形母线。铜管母线跨距最大能达到9米，铝合金管母线最大跨距能达到6米，可直接进入高压室与开关柜或电抗器连接，减少了常规矩形母线所需的支柱绝缘子、母线金具及土建工程。加上屏蔽绝缘管母线采用钢架结构直接支撑，从而具有较强的抗震动能力。

d）电气绝缘性能强、主绝缘材料稳定性高

复合屏蔽绝缘管母线的绝缘是由两种或以上不同绝缘材料交替复合到一起的绝缘结沟，电位由里及外逐层降低，直到接地屏蔽层电位与大地相同即达到零电位。因个电系数的差异，复合绝缘材料界面上类似一个电容器，多层复合绝缘材料好比多个电容器串联，从而使容抗不断增大，绝缘性能大大提高，较单一绝缘材料的电气性能更加稳定。另外，复合绝缘工艺可以对不同形状的导体进行绝缘加工，从而避免了绝缘母线由直管折弯后带来的绝缘安全隐患。

e)母线结构简单明了、布置清晰、安装方便、维护工作量小

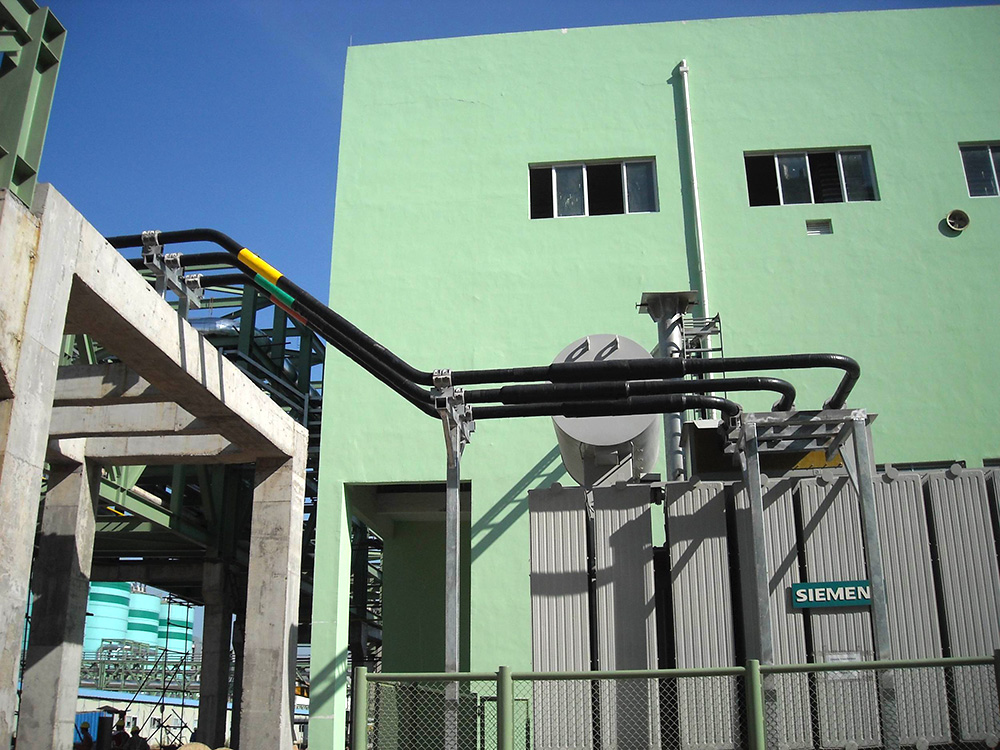

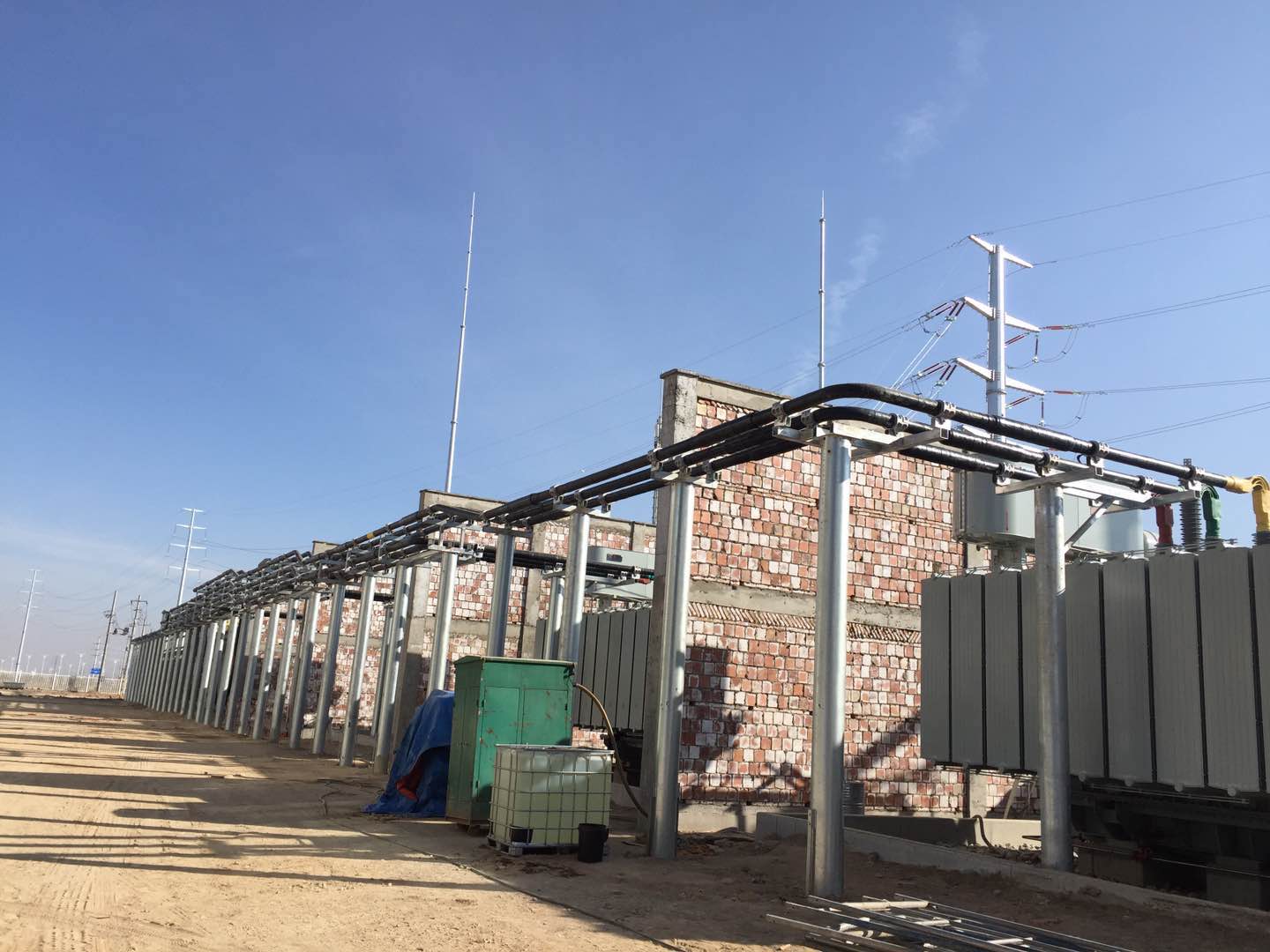

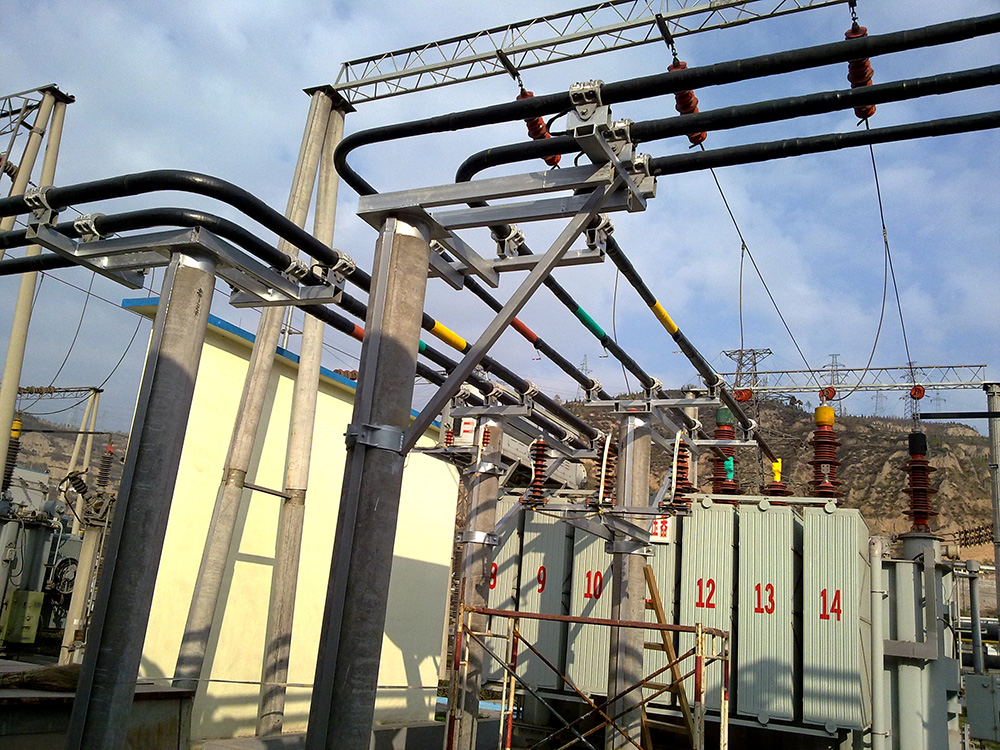

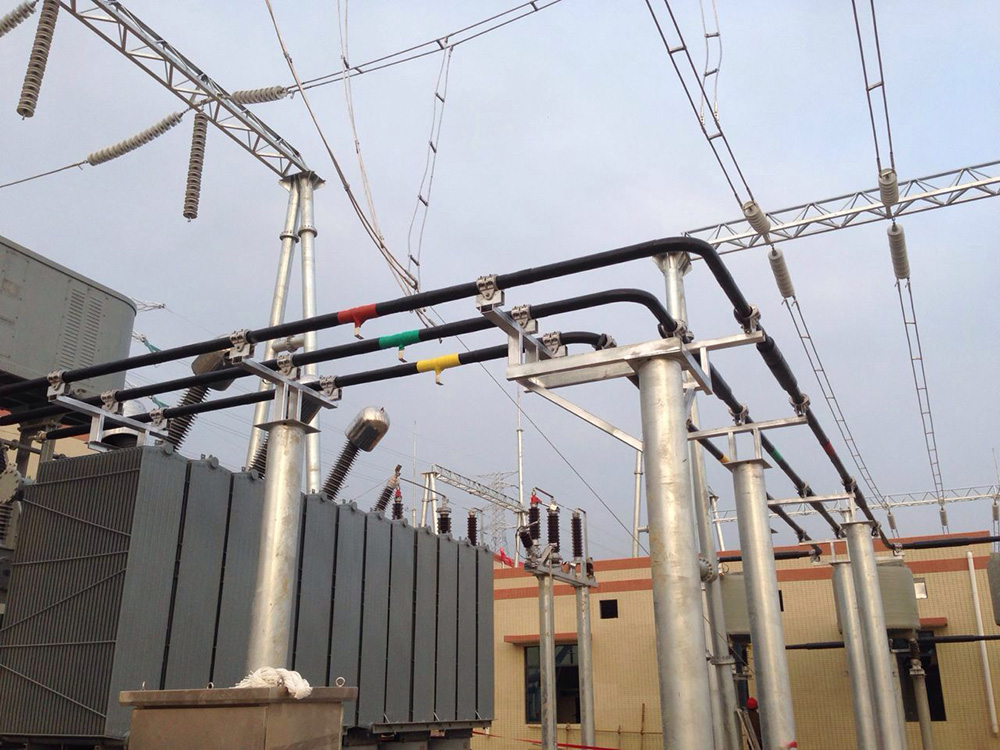

3、实际应用

本公司生产的复合绝缘管母线，广泛应用于国家电网、南方电网、发电行业、钢铁有色行业、造纸业、环保业、建筑业、石油化工业、大数据行业等等，复合屏蔽绝缘管母线的优越性己得到了电力设计部门和使用单位的认可。

绝缘铜管母线型号介绍

1）NJPTM—— □/□

N--南网商标

J --复合绝缘

P--全屏蔽式

T--铜管

M--母线

前者□表示额定电压kV,后者□表示额定电流A

2）NJFTM—— □/□

N--南网商标

J --复合绝缘

F--分段屏蔽式

T--铜管

M--母线

前者□表示额定电压kV,后者□表示额定电流A

3）NJZTM—— □/□

N--南网商标

J --复合绝缘

Z--支柱式

T--铜管

M--母线

前者□表示额定电压kV,后者□表示额定电流A

产品规格

0.4kV低压复合绝缘铜管母线

1、普通全绝缘式

规格型号	额定电流(A)	短路冲击电流峰值(kA)	短时耐受电流（4s）kA	温升（K）
NJTM-0.4kV/800A	800	75	31.5	≤45
NJTM-0.4kV/1000A	1000	75	31.5
NJTM-0.4kV/1500A	1500	100	40
NJTM-0.4kV/2000A	2000	100	40
NJTM-0.4kV/2500A	2500	100	40
NJTM-0.4kV/3150A	3150	125	50
NJTM-0.4kV/4000A	4000	160	63
NJTM-0.4kV/5000A	5000	160	63
NJTM-0.4kV/6300A	6300	160	63
NJTM-0.4kV/8000A	8000	160	63

2、金属铠装全绝缘式

规格型号	额定电流(A)	短路冲击电流峰值(kA)	短时耐受电流（4s）kA	温升（K）
NJKTM-0.4kV/800A	800	75	31.5	≤45
NJKTM-0.4kV/1000A	1000	75	31.5
NJKTM-0.4kV/1500A	1500	100	40
NJKTM-0.4kV/2000A	2000	100	40
NJKTM-0.4kV/2500A	2500	100	40
NJKTM-0.4kV/3150A	3150	125	50
NJKTM-0.4kV/4000A	4000	160	63
NJKTM-0.4kV/5000A	5000	160	63
NJKTM-0.4kV/6300A	6300	160	63
NJKTM-0.4kV/8000A	8000	160	63

6kV、10kV复合绝缘铜管母线型号规格

1、支柱式复合绝缘铜管母线（适用于户外架空）

规格型号	额定电流(A)	短路冲击电流峰值(kA)	短时耐受电流（4s）kA	温升（K）
NJZTM-6-10/2000	2000	100	40	额定电流温升 ≤45
NJZTM-6-10/2500	2500	100	40
NJZTM-6-10/3150	3150	125	50
NJZTM-6-10/4000	4000	160	63
NJZTM-6-10/5000	5000	160	63
NJZTM-6-10/6300	6300	160	63
NJZTM-6-10/8000	8000	160	63
NJZTM-6-10/9000	9000	160	63

2、分段屏蔽式复合绝缘铜管母线（适用于户外架空、电抗器室）

规格型号	额定电流(A)	短路冲击电流峰值(kA)	短时耐受电流（4s）kA	温升（K）
NJFTM-6-10/2000	2000	100	40	额定电流温升 ≤45
NJFTM-6-10/2500	2500	100	40
NJFTM-6-10/3150	3150	125	50
NJFTM-6-10/4000	4000	160	63
NJFTM-6-10/5000	5000	160	63
NJFTM-6-10/6300	6300	160	63
NJFTM-6-10/8000	8000	160	63
NJFTM-6-10/9000	9000	160	63

3、全屏蔽式复合绝缘铜管母线（适用于电缆沟、电缆层、高压室）

规格型号	额定电流(A)	短路冲击电流峰值(kA)	短时耐受电流（4s）kA	温升（K）
NJPTM-6-10/2000	2000	100	40	额定电流温升 ≤45
NJPTM-6-10/2500	2500	100	40
NJPTM-6-10/3150	3150	125	50
NJPTM-6-10/4000	4000	160	63
NJPTM-6-10/5000	5000	160	63
NJPTM-6-10/6300	6300	160	63
NJPTM-6-10/8000	8000	160	63
NJPTM-6-10/9000	9000	160	63

35kV复合绝缘铜管母线型号规格

4、支柱式复合绝缘铜管母线（适用于户外架空）

规格型号	额定电流(A)	短路冲击电流峰值(kA)	短时耐受电流（4s）kA	温升（K）
NJZTM-40.5/2000	2000	100	40	额定电流温升 ≤45
NJZTM-40.5/2500	2500	100	40
NJZTM-40.5/3150	3150	125	50
NJZTM-10.4/4000	4000	160	63
NJZTM-40.5/5000	5000	160	63
NJZTM-40.5/6300	6300	160	63
NJZTM-40.5/8000	8000	160	63
NJZTM-40.5/9000	9000	160	63

5、分段屏蔽式复合绝缘铜管母线（适用于户外架空、电抗器室）

规格型号	额定电流(A)	短路冲击电流峰值(kA)	短时耐受电流（4s）kA	温升（K）
NJFTM-40.5/2000	2000	100	40	额定电流温升 ≤45
NJFTM-40.5/2500	2500	100	40
NJFTM-40.5/3150	3150	125	50
NJFTM-40.5/4000	4000	160	63
NJFTM-40.5/5000	5000	160	63
NJFTM-40.5/6300	6300	160	63
NJFTM-40.5/8000	8000	160	63
NJFTM-40.5/9000	9000	160	63

6、全屏蔽式复合绝缘铜管母线（适用于电缆沟、电缆层、高压室）

规格型号	额定电流(A)	短路冲击电流峰值(kA)	短时耐受电流（4s）kA	温升（K）
NJPTM-40.5/2000	2000	100	40	额定电流温升 ≤45
NJPTM-40.5/2500	2500	100	40
NJPTM-40.5/3150	3150	125	50
NJPTM-40.5/4000	4000	160	63
NJPTM-40.5/5000	5000	160	63
NJPTM-40.5/6300	6300	160	63
NJPTM-40.5/8000	8000	160	63
NJPTM-40.5/9000	9000	160	63

技术参数

复合屏蔽绝缘铜管母线额定电流温升试验对照表

直径（mm）	厚度（mm）	根数	截面积（mm２）	试验电流（A）	截流密度(A/mm２）	温升（3.5h）
直径（mm）	厚度（mm）	根数	截面积（mm２）	试验电流（A）	截流密度(A/mm２）	前端	中段	后端
60	5	1	863	1500	1.738	30.4	41.2	32.6
60	6	1	1017	2000	1.967	33.7	42.8	36.4
60	8	1	1306	2500	1.914	34.3	40.9	37.2
100	5	1	1491	3150	2.112	31.5	35.8	32.9
100	8	1	2311	4000	1.731	40.8	38.2	40.3
100	10	1	2826	4000	1.415	38.4	35.6	37.1
100	10	1	2826	5000	1.769	38.9	43.7	40.2
100	12	1	3315	5000	1.508	26.4	36.7	28.9
100	6	2	3541	6300	1.779	32.1	39.2	36.1
100	7	2	4088	6300	1.541	24.3	30.2	26.8
100	10	2	5652	8000	1.415	35.1	41.5	38.9
100	12	2	6630	9000	1.357	37.8	43.2	41.3
100	14	2	7561	10000	1.323	31.3	42.1	36.4

备注：以上试验是采用6米长的铜管，试验环境为密封室内，没有空气流动，环境温度为33℃，相对湿度为65%的情况下所得到的试验数据。
