控制器

为了获得优良的保护性能，产品采用了CPT-31型控制器，用户可以就地进行对控制器的参数整定、进行分合闸操作，也可以通过手机短信的方式、控制器界面拨码开关，或掌上机来进行。此外，还可以用简单无线遥控器对断路器进行分、合闸操作。

户外高压交流分界断路器的控制和保护系统的组成如图7，其中电力管理后台机为用户自备设备。即使没有，也不影响分界断路器的使用。

简单无线遥控器的有效控制半径为100米，且只能进行断路器的分、合闸操作。它分为专用型和通用型两种，专用型简单无线遥控器与控制器是一对一的，其优点是不会在操作某一台分界断路器时，造成其它分界断路器误分、误合。但如果分界断路器数量多，将给遥控器的保管带来困难。通用型简单无线遥控器用1只就可以操作所有的分界断路器，但如果多台分界断路器安装得比较靠近，则操作时易造成其它分界断路器误分、误合。

控制器主要的功能特点：

概述

10kV架空配电线路T接支线路或末端用户内部发生故障时，因其进线开关保护动作时限与变电站出线开关保护时限配合无法合理整定时，将会造成变电站出线开关跳闸。如果故障性质是永久性的，变电站重合将不成功，则一个中压用户界内的局部事故将使整条10kV配电线路停电。

如若在T接处或用户端（责任分界点），安装一台用户分界开关（俗称看门狗），经过判断确认用户界内发生故障（过流、短路、单相接地等故障），自动将故障隔离，则可以确保非故障区用户正常用电。

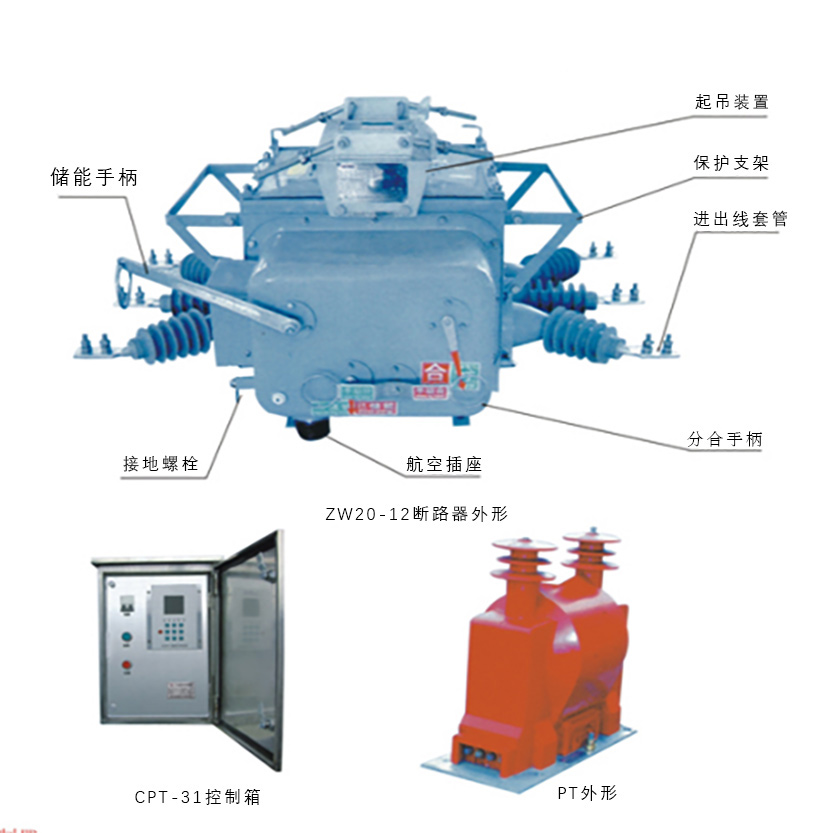

ZW20A-12型户外用户分界真空断路器是我公司自主研发的一种用户分界开关。它主要由ZW20A-12型户外柱上真空断路器本体各CPT-31故障检测控制器以及外置电压互感器三大部分组成，三者通过航空插座及户外密封控制电缆进行电气连接。

具有故障检测功能、保护控制功能和通讯功能，能可靠判断、检测界内与界外的毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

ZW20A-12型户外柱上真空断路器为额定电压12kV，三相交流50Hz的户外配电设备。它采用真空灭弧和SF6气体作为绝缘介质，箱体采用了引进日本东芝公司VSP5的气体密封、防爆、绝缘结构技术，进出线套管也进行了密封性能改进，整体密封性能优良，内部充入的SF6气体不泄漏，不受外界环境影响；其弹簧操作机构进行了小型化设计使可靠性、稳定性得到优化，采用直动链条主传动和多级脱扣系统，动作可靠性和稳定性比国内传统的弹簧操作机构进一步提到：主回路的轴与套之间的接触采用了内收处张式表链结构，主回路的接触电阻小、温升低。

由性能优良的断路器本体和智能化的控制器组成的ZW20A-12型户外柱上用户高压真空分界断路器是一种免维护产品，是户外高压真空分界断路器中的精品。

本产品主要符合以下国家标准：

开关部分：

GB1984-2003高压交流断路器

GB/T11022-1999高压开关设备和控制设备标准的共用技术要求

控制终端部分：

GB/T726-2000继电器及装置基本试验方法

GB/T17626-4-1998电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

使用环境条件

周围空气温度：-40℃~+40℃，日温差：日温变化不大于25℃；风速：不大于35m/s；无易燃、爆炸危险、强烈化学腐蚀物（如种种酸、碱或浓烟等）和剧烈震动的场所。

海拔：>1000m，高海拔地区请与生产厂家协商；覆冰厚度：10mm；空气污秽程度：IV级；地震烈度：>8度

电网中性点接地方式；中性点不接地、中性点经消弧线圈接地、中性点经低电阴接地。

型号命名及其含义

4.2电流互感器

在断路器的本体内A、C相各配置1只电流互感器，变比50~600、1，用于相间保护。

4.3零序电流互感器

在断路器本体内配置零序电流互感器1只，变比20/1.在零序电流0.2~6A区段，有着良好的线性关系，额定负载下（0.1VA）的变化误差小于3%。当零序电流为400A时，二次输出电流不小于6A.

4.4操作电源

4.4.1断路器工作时需要操作电源。操作电源可以外引交流或直流220V电源，但一般是在10kV线路上外置操作电源变压器或电压互感器，以获得交流220V操作电源。

4.4.2外置操作电源变压器或电压互感器型号由用户选配，建议选用户外型带熔断的产品，以方便安装。如外置操作电源变压器或电压互感器不带熔断器，用户还得另行加装户外式熔断器，以保护外置式操作电源变压器或电压互感器。

4.4.3操作电源的二次侧熔断器配置，详见发货随机文件。
